我的世界红石4位加法器制作攻略,在Minecraft中你可以制作各种各样的工具道具,包括使用红石电路做简单的陷阱等,那么制作红石4位加法器呢?来自“中文Minecraft Wiki”的红石4位加法器制作攻略,需要的可参考一下。

这里之所以标明,是为了向您清楚地说明全加器比起半加器的功能优势——半加器无法处理比其低一数位的进位。如果您想依据一般的使用习惯把个位放在右边,那么将图表左右镜像处理即可。

注:由于红石线的新特性,本结构的个位部分的半加器已经失效!为了应急,您可以先使用全加器,只要不使用C输入端即可。

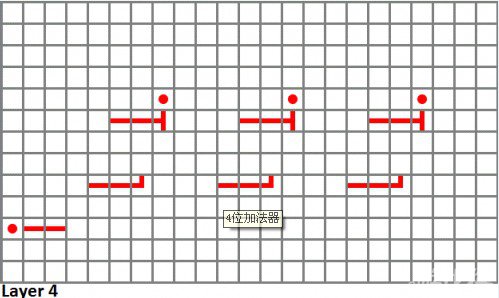

我的世界红石4位加法器制作攻略

我的世界红石4位加法器制作攻略

我的世界红石4位加法器制作攻略

逻辑门:同或(7),蕴含(4),非(4),或(3),与(3)

红石火把数量:56

红石粉数量:108

方块数量:164

尺寸:23X12X5

这个加法器能够将两个四位二进制数相加(A与B),产生每一位数的和(S)与整个和的进位(C,相当于第五位)。和的位数顺序与加数的顺序相同,这也就是说,最左侧的S是和的最低位。这个4位加法器仅仅是一个全加器链的示例,您可以通过同样的构造来建造具有更多位数加法或减法能力的计算单元。
